X射線 CR/DR成像原理

文章來自:浙江優納特科學儀器有限公司

2020.05.21

X射線 CR/DR檢測模體是根據 JJG1078-2012 《醫用數字攝影(CR、DR)系統 X 射線輻射源》國家計量檢定規程要求設計的一種醫用 X 射線影像綜合測試模體。本產品可檢測醫用計算機 X 射線攝影系統(簡稱 CR)和數字 X 射線攝影系統(簡稱 DR)相關性能,評定儀器是否符合出廠要求和國家相關標準要求。本產品集空間分辨力測試、光野與射野一致性測試、低對比度測試及影像均勻性測試性能為一體。CR/DR 曝光一次即可得到多個檢測結果,檢測效率高。

DR與CR均是將模擬信息轉換成數字信息,兩者的區別主要在于X線采集和圖像轉換方式的不同。CR是一種X線間接轉換技術,它利用IP作為X線介質。IP受到X線照射后以潛影的形式記錄X線的強度變化。潛影信號強度隨著時間遞減。激光掃描儀產生紅色激光或近紅外激光,當激光束逐步掃描IP的表面時,潛影信號經激光轉化為可見光(光致熒光效應),從IP上每個點發出的熒光,通過專用光學系統耦合到光電倍增管,光電倍增管把各點不同強度的光信號轉換成電信號,該信號經放大和采樣,送往模-數轉換器量化,然后送到計算機成像。DR利用平板探測器或熒光板CCD攝像機直接把X線光子轉換成數字信號,轉換環節少,減少了噪聲的產生;使X線光子信號的損失降到了最低限度,圖像質量高。DR沒有搬運IP的環節,減少了機械故障,提高了效率,降低了勞動強度。

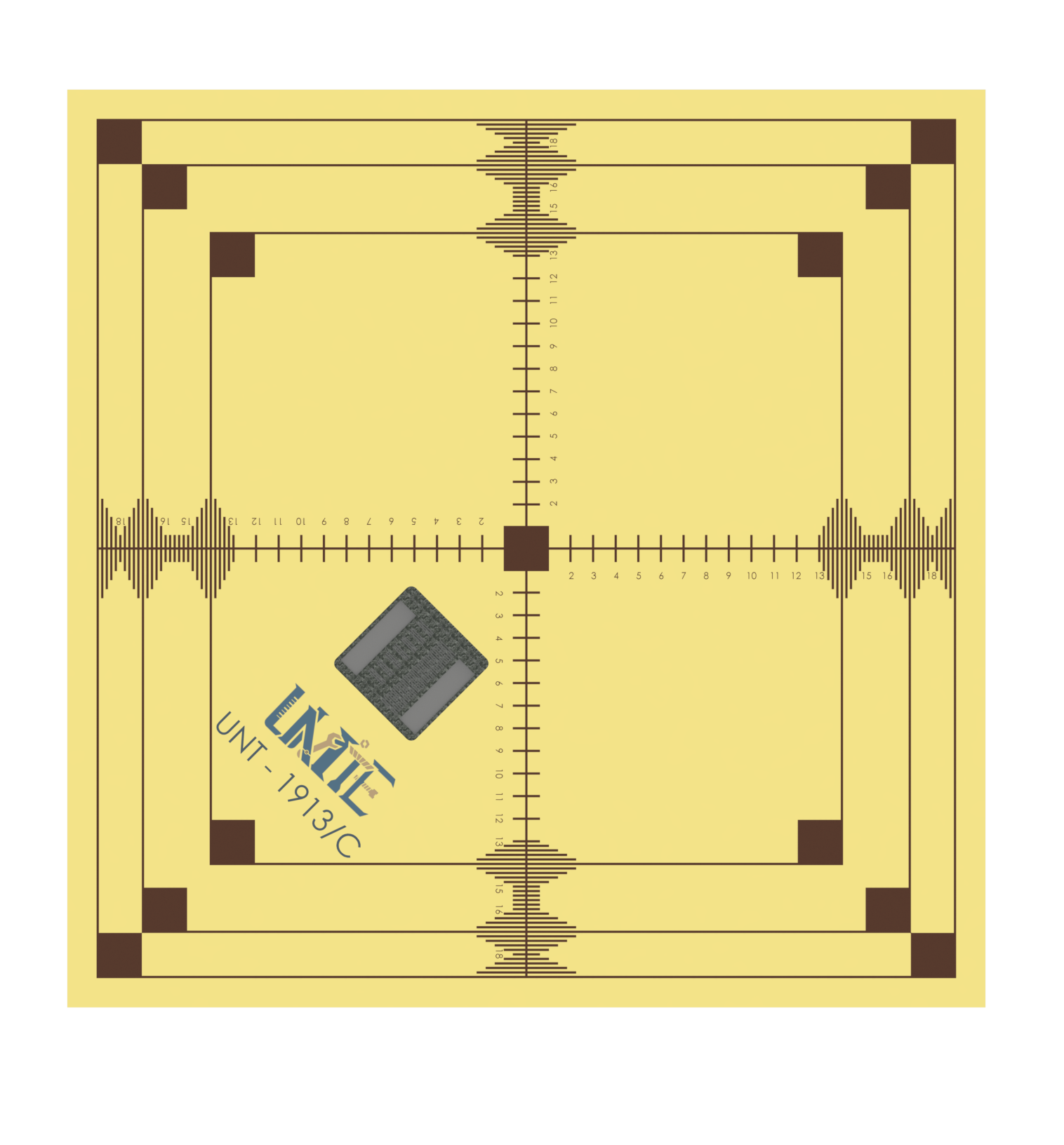

UNT-1913/C影像綜合檢測模體

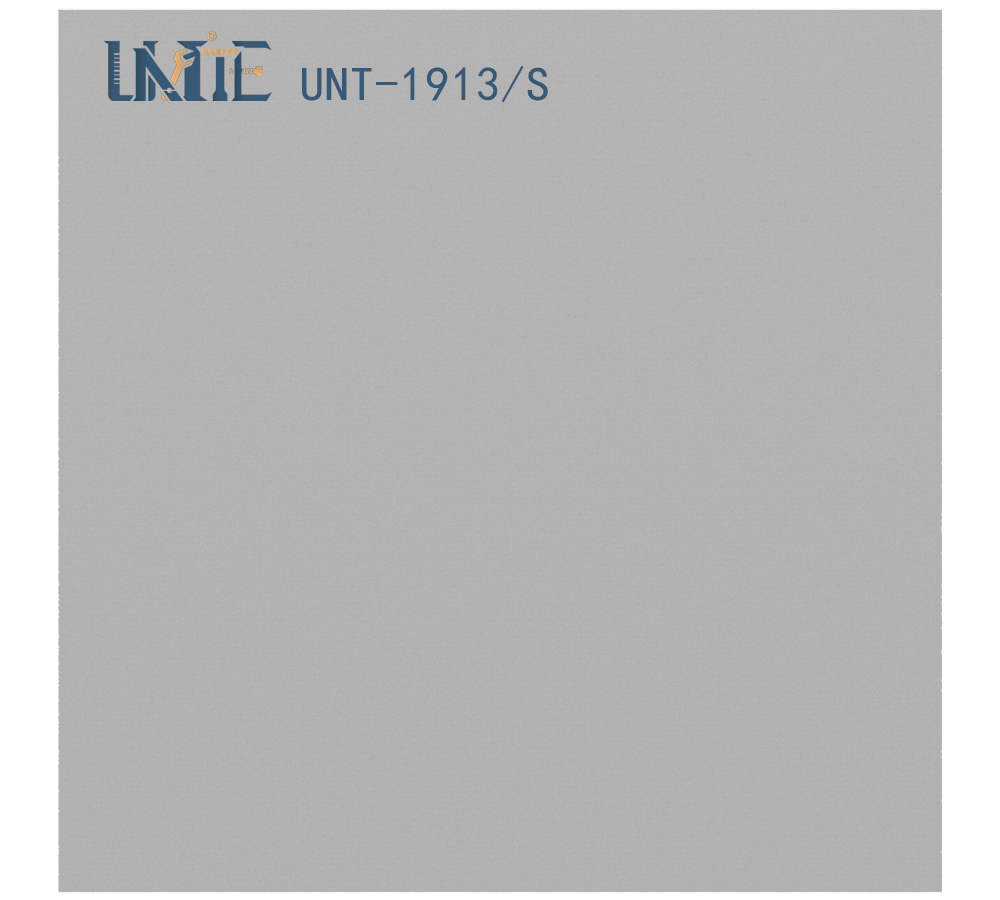

UNT-1913/S 衰減模體

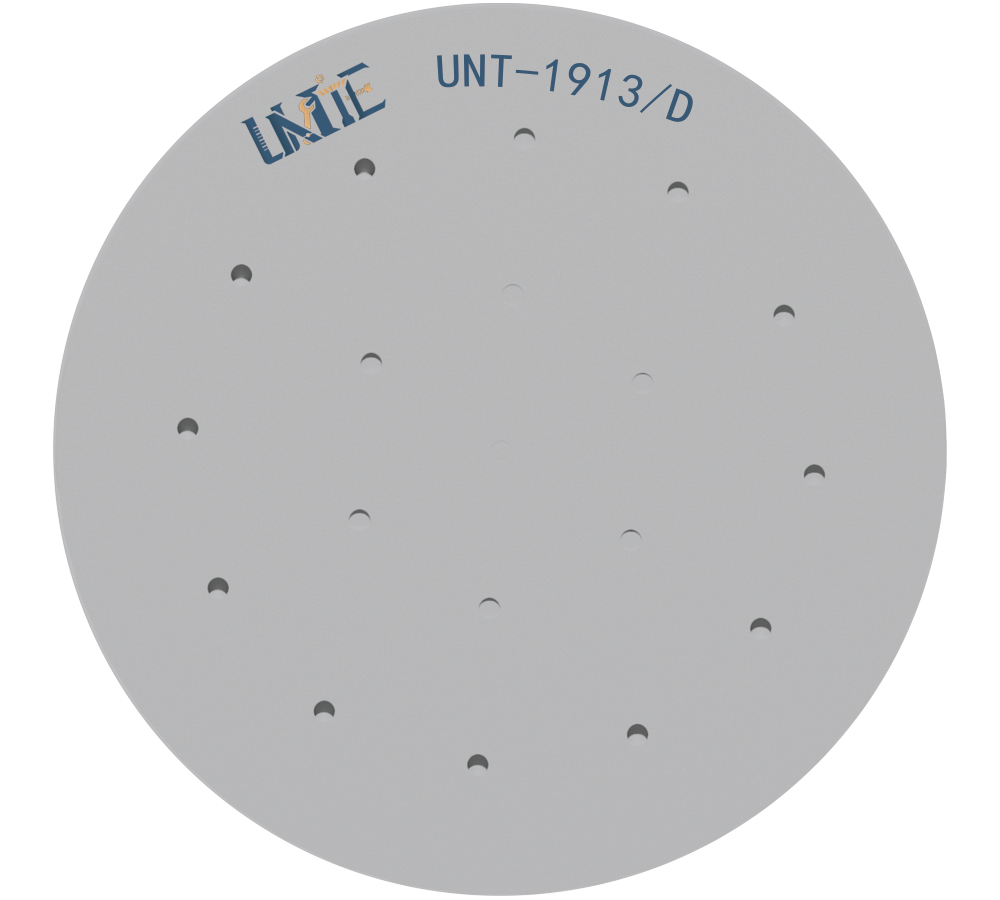

UNT-1913/D 低對比度分辨力模體
